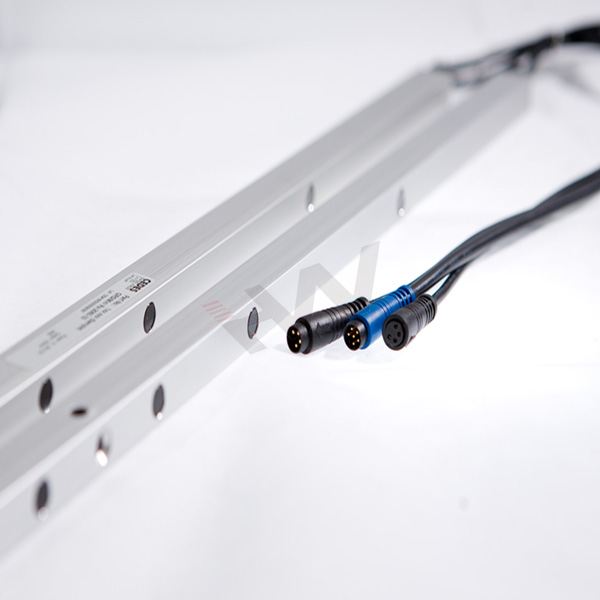

Cortina de luz CEDES GridScan / Mini

Artículo del producto : Cortina de luz-1480
Categoría： CEDES
Cortina de luz
Cortina de luz
CONSULTA Correo

Descripción del producto:

Haz clic para obtener el video

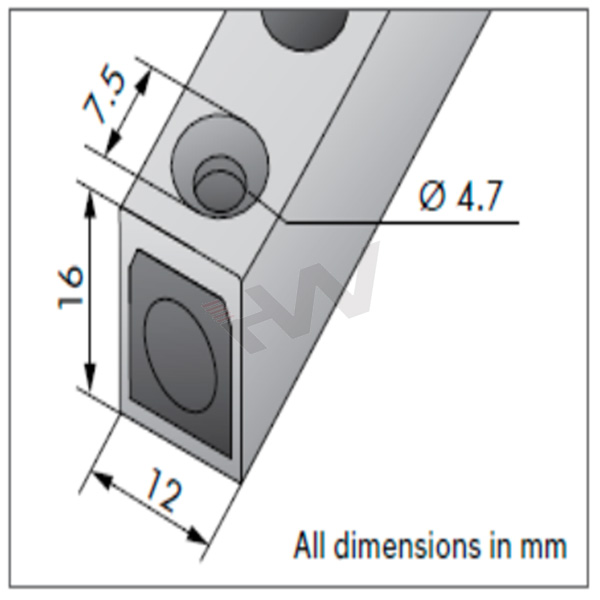

Diagrama de dimensiones

Óptico
Rango de operación	1~10m
Número de elementos	16
Luz ambiental máxima	100,000 Lux
Ángulo de apertura a 3 m	Tx: ≤ ±10° y Rx: ≤ ±20°
Mecánico
Sección transversal	12 mm × 16 mm
Altura máxima de protección	1,240 mm
Material de la carcasa	Natural anodized aluminum
Clase de protección	IP67
Rango de temperatura	−40 °C ... +60 °C
Eléctrico
Voltaje de alimentación	10 ... 30 VDC
Consumo de corriente a 24 VDC	100 mA
Salida	PNP/NPN (push-pull) or FSS
Carga de salida	100 mA, 100 nF
Tiempo de respuesta típico con 32 elementos	90 ms
Velocidad máxima de puerta	2.5 m/s
LED de estado: Objeto detectado	rojo
No object detected	verde
LED de estado: Power ok	verde
General
Emisión EMC	EN 61000-6-3:2007
	EN 12015:2014
Inmunidad EMC	EN 61000-6-2:2005
	EN 12016:2013
Vibración	IEC 60068-2-6:2007
Impacto	IEC 60068-2-27:2008
RoHS	2011/65/EU
Certificados	CE, TÜV
Categoría de seguridad	EN ISO 13849-1:2008, Cat. 2, PL D
	EN 61508:2010, SIL 2
	EN 12978:2009 (SB type,
	excl. IEC 61496-2:2006)
Normas aplicables	UL 325:2012
Tipos
GridScan/Mini SB	Con función de obturación de puerta
	según EN 12978:2009
GridScan/Mini DB	Con función de obturación de puerta
GridScan/Mini ST	Para aplicaciones estáticas sin puerta
	función de supresión
Cable de conexión y conexión eléctrica
Longitud	10 m
Diámetro	Ø 3.5 mm
Material	PVC, negro
Color del conector	Negro
Cables	AWG26
• Marrón	USP
• Azul	GND (0 V)
• Negro	Comunicación
• Blanco	Señal de prueba
Cable de conexión
Longitud	5 m
Diámetro	Ø 4.2 mm
Material	PVC, negro
Color del conector	Azul
Cables	AWG26
• Marrón	USP
• Azul	GND (0 V)
• Negro	Salida 1 (PNP/NPN o FSS)
• Blanco	Entrada de prueba
• Gris	Lógica de salida seleccionable
• Verde	No utilizado o Salida 2 (PNP/NPN)
