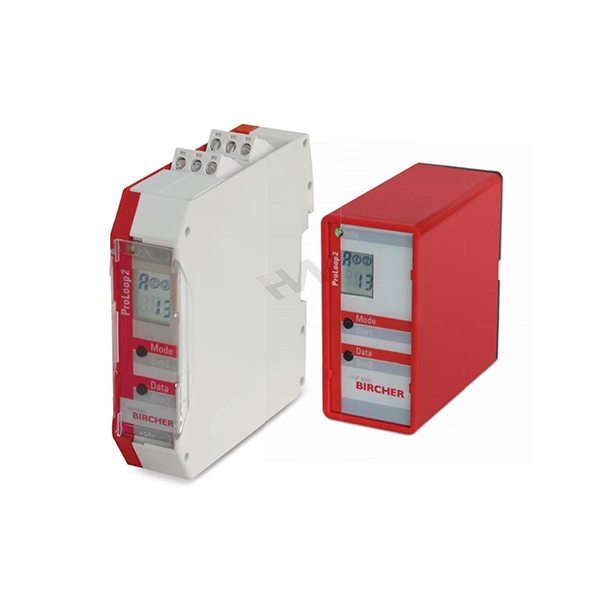

BIRCHER Датчик ProLoop2

Категория： Другие датчики
Минимальное время запуска благодаря простому программированию и возможности моделирования
Множество функций и гибкие настройки
Высокая эксплуатационная безопасность даже при отключении электроэнергии в течение нескольких дней
Мгновенное обнаружение неисправностей на подсвеченном ЖК-дисплее
Вложение РАССЛЕДОВАНИЕ Почта

Технические характеристики
Механические данные
Жилье DIN	Для монтажа на DIN-рейку Материал PA красно-серый
11-приколоть	Нижняя часть с 11-контактным разъемом, материал PA черный; капюшон, материал PPE красный
Размеры DIN	22.5 mm x 94 x 90mm(W x H x D)
11-приколоть	36 x 74 x 88 mm (W x H x D)
Масса DIN	140g
11-приколоть	100 g (24 V), 185 g (230 V)
Тип соединения DIN	Клеммы зажимного типа
11-приколоть	11-контактный разъем
Loop supply cable	⌀1.5 mm², min. 20 twists per meter Max. 100 m at 20–40 µH Max. 200 m at over 40 µH
Electrica data
Supply voltage/ DIN Power consumption	24 V AC –20% to +10%, 50/60 Hz, 2 W 24 V DC –10% to +20%, 1.5 W 100–240 V AC ±10%, 50/60 Hz, 2.9 W
Supply voltage/ 11-pin Current consumption/ Power consumption	24 V AC –20% to +10%, 50/60 Hz, 84 mA, 1.8 W 24 V DC –10% to +20%, 84 mA, 1.3 W 230 V AC –15% to +10%, 50/60 Hz, 16 mA, 3.7 W
On duration	100% S1
Loop inductivity	Max. 20–1000 µH Ideal 80–300 µH
Frequency range	4 stages
Sensitivity	Frequency modulation: 0.01 – 1.00% in 9 stages
Hold time	Infinite (factory setting), or according to programming (2 independent time bases)
Loop resistance	< 8 Ohm incl. supply cable
Output relay DIN	Loop: AC-1: max. 240 V AC, 50/60 Hz; 2 A DC-1: max. 30 V DC; 1 A Alarm: AC-1: max. 40 V AC, 50/60 Hz; 0.3 A DC-1: max. 40 V DC; 0.3 A
11-pin	AC-1: max. 240 V AC, 50/60 Hz; 2 A DC-1: max. 30 V DC; 1 A
Channel switching time	1-loop device 25 ms 2-loop device 50 ms
Max. ascertainable vehicle speed	50 km/h with the appropriate loop
Conformity	RED 2014/53/EU
Ambient conditions
Type of protecton	IP20
Operating temps.	–20 °C to +60 °C
Storage temperature	– 40 °C to +70 °C
Humidity	< 95 %, no condensation
