Световая завеса CEDES GridScan / Mini-1830

Световая завеса CEDES GridScan / Mini-1830

Товар товара : Световая Завеса-1830mm
Категория： CEDES
Дверные заглушки (типы SB и DB)
Перекрестные балки
Плотная балка в нижней части, идеальная для защиты погрузчика
РАССЛЕДОВАНИЕ Почта

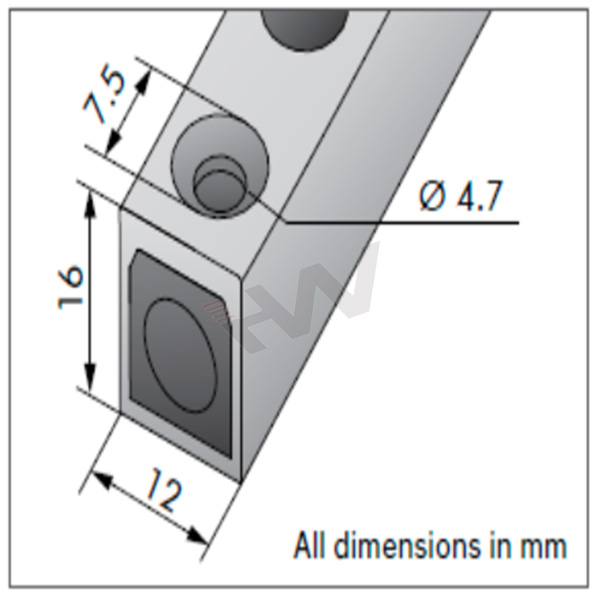

Диаграмма размеров

Технический лист

Оптический
Рабочий диапазон	1~10m
Количество элементов	40
Макс. окружающий свет	100,000 Lux
Угол раскрытия на расстоянии 3 м	Tx: ≤ ±10° and Rx: ≤ ±20°
Механический
Поперечное сечение	12 mm × 16 mm
Макс. высота защиты	1,240 mm
Материал корпуса	Натуральный анодированный алюминий
Рейтинг корпуса	IP67
Диапазон температур	−40 °C ... +60 °C
Электрические
Напряжение питания USP	10 ... 30 VDC
Потребление тока при 24 VDC	100 mA
Выход	PNP/NPN (двухтактный) или FSS
Выходная нагрузка	100 mA, 100 nF
Типичное время отклика с 32 элементами	90 ms
Макс. скорость двери	2.5 m/s
Светодиод состояния Rx: Обнаружен объект	красный
Объект не обнаружен	зеленый
Светодиод питания Tx: Питание в порядке	зеленый
Общий
EMC излучение	EN 61000-6-3:2007
	EN 12015:2014
EMC иммунитет	EN 61000-6-2:2005
	EN 12016:2013
Вибрация	IEC 60068-2-6:2007
Шок	IEC 60068-2-27:2008
RoHS	2011/65/EU
Сертификаты	CE, TÜV
Категория безопасности	EN ISO 13849-1:2008, Cat. 2, PL D
	EN 61508:2010, SIL 2
	EN 12978:2009 (SB type,
	excl. IEC 61496-2:2006)
Применимые стандарты	UL 325:2012
Типы
GridScan/Mini SB	С функцией заглушения двери
	согласно EN 12978:2009
GridScan/Mini DB	С функцией заглушения двери
GridScan/Mini ST	Для статичных применений без двери
	функция гашения
Соединительный кабель и электрическое соединение
Длина	10 m
Диаметр	Ø 3.5 mm
Материал	PVC, черный
Цвет вилки	Черный
Провода	AWG26
• коричневый	USP
• синий	GND (0 V)
• черный	Коммуникация
• белый	Тестовый сигнал
Соединительный кабель
Длина	5 m
Диаметр	Ø 4.2 mm
Материал	PVC, черный
Цвет вилки	Синий
Провода	AWG26
• коричневый	USP
• синий	GND (0 V)
• черный	Выход 1 (PNP/NPN или FSS)
• белый	Тестовый вход
• серый	Выбираемая выходная логика
• зеленый	Не используется или выход 2 (PNP/NPN)
