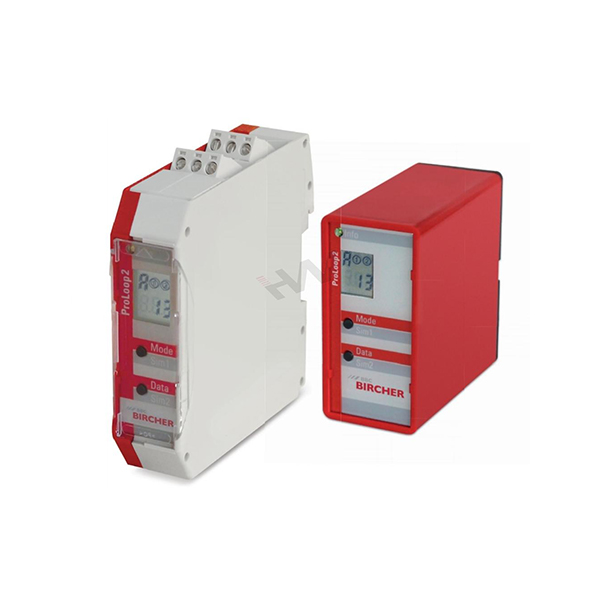

Sensor BIRCHER ProLoop2

Categoría： Otros sensores
Minimal start-up time thanks to simple programming and simulation capability
Multitude of functions and flexible settings
High operational safety also at power failure lasting for days
Immediate fault detection on the illuminated LCD display
Adjunto CONSULTA Correo

Especificaciones técnicas
Datos mecánicos
Carcasa DIN	Para montaje en riel DIN Material: PA rojo-gris
11-pin	Parte inferior con conector de 11 pines: Material: PA negro Cubierta: Material PPE rojo
Dimensiones DIN	22.5 mm x 94 x 90mm(W x H x D)
11-pin	36 x 74 x 88 mm (W x H x D)
Peso DIN	140g
11-pin	100 g (24 V), 185 g (230 V)
Tipo de conexión DIN	Terminales tipo pinza
11-pin	11-pin Conector
Cable de alimentación de bucle	⌀1.5 mm², min. 20 twists per meter Máx.100 m at 20–40 µH Máx. 200 m at over 40 µH
Datos eléctricos
Tensión de alimentación/DIN Consumo de energía	24 V AC –20% to +10%, 50/60 Hz, 2 W 24 V DC –10% to +20%, 1.5 W 100–240 V AC ±10%, 50/60 Hz, 2.9 W
Tensión de alimentación/11 pines Consumo de corriente/ Consumo de energía	24 V AC –20% to +10%, 50/60 Hz, 84 mA, 1.8 W 24 V DC –10% to +20%, 84 mA, 1.3 W 230 V AC –15% to +10%, 50/60 Hz, 16 mA, 3.7 W
Duración de funcionamiento	100% S1
Inductividad del bucle	Máx. 20–1000 µH Ideal 80–300 µH
Rango de frecuencia	4 etapas
Sensibilidad	Modulación de frecuencia: 0,01 – 1,00% en 9 etapas
Tiempo de retención	Infinito (ajuste de fábrica) o según programación (2 bases de tiempo independientes)
Resistencia del bucle	< 8 Ohm (incluye cable de alimentación)
Relé de salida DIN	Bucle: AC-1: máx. 240 V AC, 50/60 Hz; 2 A DC-1: máx. 30 V DC; 1 A Alarma: AC-1: máx. 40 V AC, 50/60 Hz; 0.3 A DC-1: máx. 40 V DC; 0.3 A
11-pin	AC-1: máx. 240 V AC, 50/60 Hz; 2 A DC-1: máx. 30 V DC; 1 A
Tiempo de conmutación de canal	Dispositivo de 1 bucle: 25 ms Dispositivo de 2 bucles: 50 ms
Velocidad máxima detectable de vehículos	50 km/h (con el bucle adecuado)
Conformidad	RED 2014/53/EU
Condiciones ambientales
Grado de protección	IP20
Temperatura de funcionamiento	–20 °C to +60 °C
Temperatura de almacenamiento	– 40 °C to +70 °C
Humedad	< 95 %, sin condensación
